本文件規定了在壓差條件下,測定塑料薄膜和薄片以及多層結構材料的氣體通過性的兩種試驗方法--壓力傳感器法和氣相色譜法。
本文件適用于塑料薄膜和薄片氣體透過性的測定,其他材料的氣體造過性測定可參照使用。
注:差壓法通常也稱為壓差法。
氣體透過率
在塑料材料兩側的單位壓差下,單位時間內滲透過材料單位面積的氣體的量。

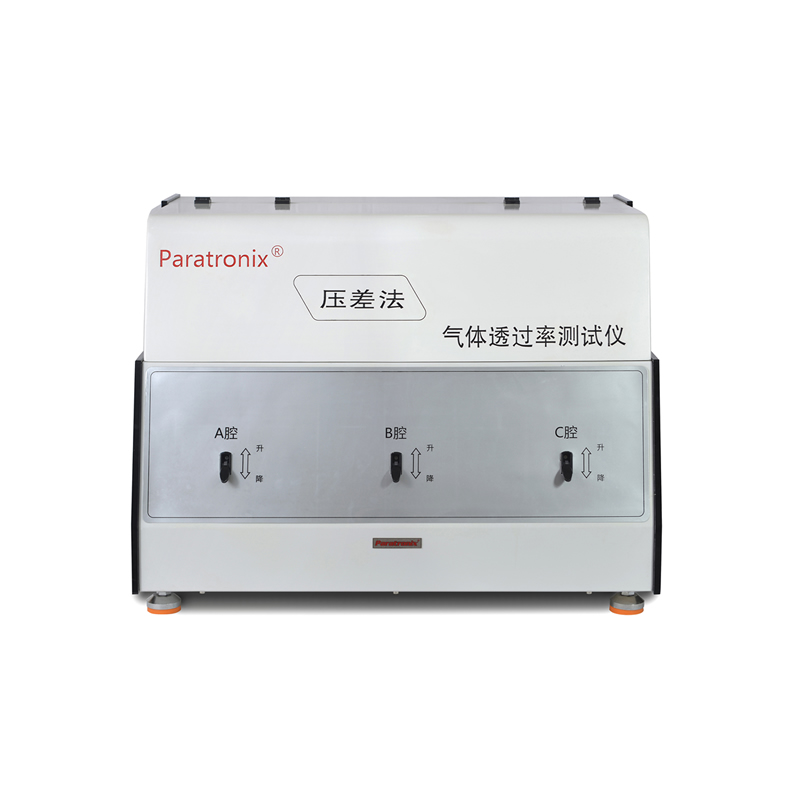

檢測儀器推薦：GTR-V3氣體透過率測試儀
采用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然后對整個系統抽真空；當達到規定的真空度后，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，并保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。符合GB1038、ASTM D1434等標準。
試驗步驟

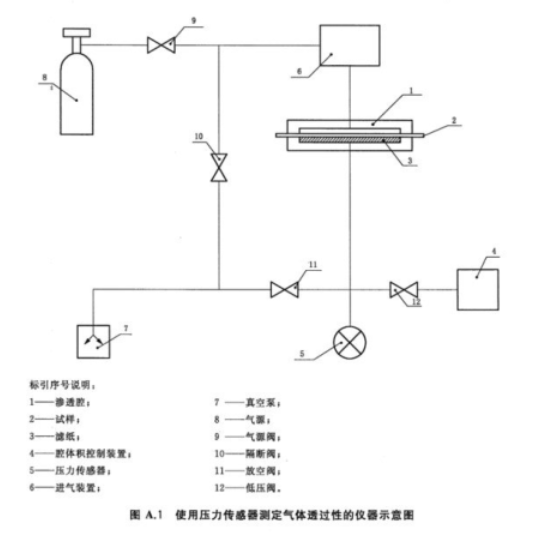

A.4.1在低壓腔上放置與滲透面積相同的濾紙(見圖A.1中3)。
注:濾紙用來支撐薄膜試樣,推薦使用通常用作化學分析厚度在0.2mm~0.3 mm之間的濾紙。
A.4.2在滲透腔的上下兩部分的平整邊緣上均勻地涂抹一薄層真空油脂,將試樣裝在下腔上,應無起皺或松弛。
A.4.3在試樣上依次放置橡膠密封圈、上腔,以均勻壓力壓緊滲透腔的兩個部分,使試樣密封。
A.4.4關閉氣源閥(見圖A.1中9)和隔斷閥(見圖A.1中10),打開放空閥(見圖A.1中11)。開啟真空泵,對低壓腔抽真空,以使試樣與濾紙貼合。打開隔斷閥(見圖A.1中10),對高壓腔抽真空,直至低壓腔壓力達到27Pa以下,并繼續脫氣3h以上,以排除試樣所吸附的氣體和水蒸氣。需注意,將滲透腔抽至真空所需時間取決于試樣的滲透性。
A.4.5抽真空結束后,關閉真空泵、隔斷閥(見圖A.1中10)和放空閥(見圖A.1中11),維持真空度。
A.4.6如果低壓腔的壓力上升,重復A.4.3~A.4.5的操作,直到低壓腔壓力穩定,完成脫氣。
A.4.7打開氣源閥(見圖A.1中9),將氣體導人高壓腔,當達到大約0.1MPa(1 atm)的壓力后,關閉氣源。記錄與進氣裝置相連的壓力表上顯示的高壓腔壓力p.若低壓腔壓力開始增加,表明氣體開始滲透。
A.4.8繪制低壓腔壓力隨時間變化的曲線,直至曲線成直線狀,即達到滲透平衡。
A.4.9計算滲透曲線中直線部分的斜率(dp/dt,見A.5),也可使用設備記錄的滲透曲線?！?/span>
