2025-02-15 10:29
已查看159次
一、YY1932-2024牙科膜片式無托槽正畸矯治器
膜片式無托槽正畸矯治器是使用熱塑性聚合物膜片,在患者的牙齒模型上經(jīng)加熱加壓加工制成用于對患者牙齒畸形的正畸治療。
1、采用標準的3D打印模型，，制作3個3D打印牙膜在3D打印牙膜上通過熱壓成型制作3個矯治器試樣，將試樣放入37±1的蒸餾水中完全浸沒24h±1h
2、對每個試樣，分別用兩個夾具抵靠在試樣前牙兩側(cè)圓形凹槽中心A點和B點上，使得試樣懸空。其中一側(cè)夾具位置可調(diào)節(jié)，且兩個夾具之一連接至測力裝置上。該裝置測力精度不低于0.01N,位置調(diào)節(jié)精度不低于0.02 mm。初始狀態(tài)下，調(diào)節(jié)測力裝置位置使其產(chǎn)生0.1N的預(yù)緊力。隨后調(diào)節(jié)測力裝置的位置，使兩個夾具相對距離減少0.5mm± 0.02 mm,記錄夾具上的初始夾持力F
保持夾具對試樣的夾持量不變72 h2 h。在持續(xù)施力周期內(nèi)，應(yīng)保證試樣在夾具之間不發(fā)生脫落或掉落。72 h±2 h后，記錄夾具上的持續(xù)夾持力F。
二、YY/T 1819-2022牙科學 正畸矯治器用膜片
正畸矯治器用膜片多為熱塑性高聚物,在患者的模型上經(jīng)加熱加壓加工制成正畸矯治器,對患者進行正畸治療。
測試項目：拉伸彈性模量、屈服應(yīng)力、屈服拉伸應(yīng)變、拉力衰減、直角撕裂強度
4.9力學性能
拉伸性能:拉伸彈性模量700MPa~3000MPa。屈服應(yīng)力25MPa。屈服拉伸應(yīng)變≥4%4.9.1
4.9.2拉力衰減:拉力衰減應(yīng)≤75%。
4.9.3直角撕裂強度:直角撕裂強度應(yīng)>100kN/m。
5.10 力學性能
5.10.1 拉伸性能

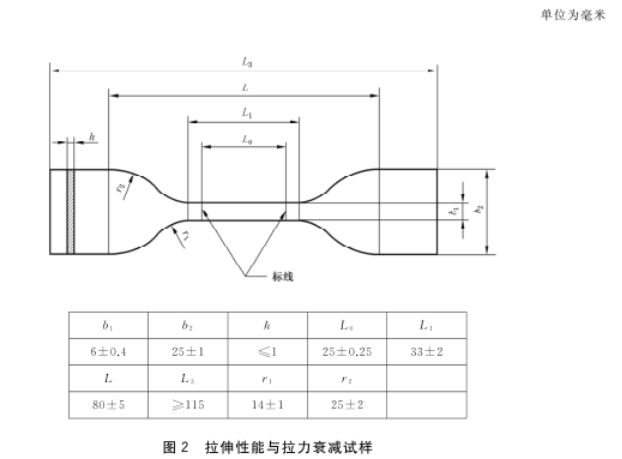

使用沖刀沖切制備圖2中所述試樣,并應(yīng)使用適合的襯墊材料,以確保沖切的試樣邊緣整齊。應(yīng)通過定期打磨保持沖刀鋒利,并使用低倍數(shù)放大鏡檢查試樣邊緣,以確保無缺口。別除割邊上有任何明顯缺陷的試樣。制備5個試樣。
將試樣固定到力學試驗機上,以(1士0.2)mm/min的速度對試樣施加拉力直到試樣斷裂。記錄拉伸彈性模量、屈服應(yīng)力、屈服拉伸應(yīng)變,取平均值。

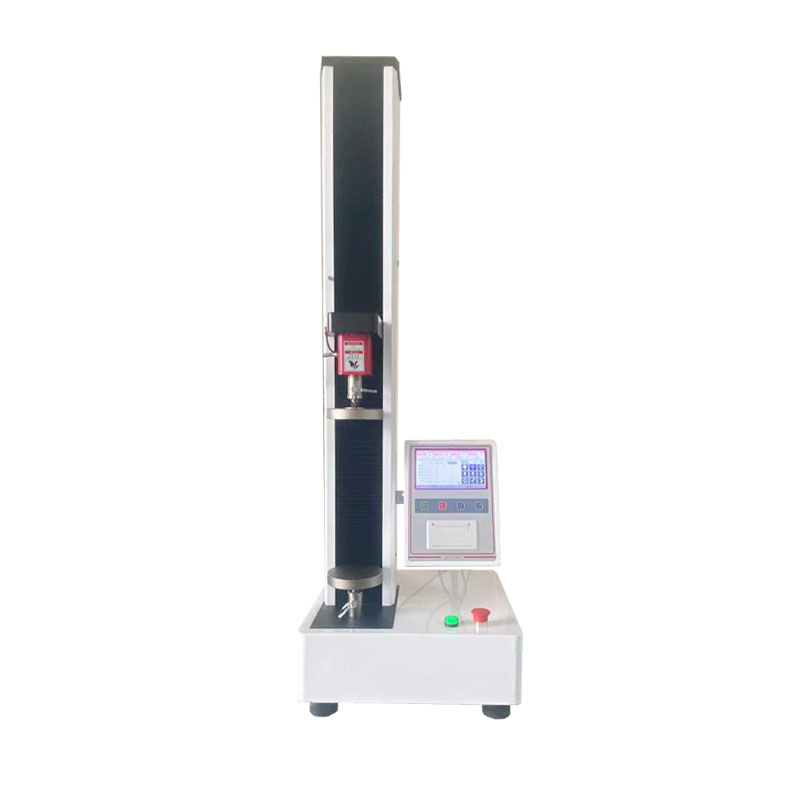

檢測儀器：ETT-A 電子拉力試驗機
技 術(shù) 參 數(shù)
指 標 參 數(shù)
測量范圍 500KG（其它量程可選）
力值分解度 1/10000
最小分辨率 0.001N
精度 0.5級
加載速度 5.5~600mm/min（任意可調(diào)）
速度精度 1 ~ 10 mm/min ±1%，10 ~ 600 mm/min ±0.5%
試樣寬度 ≤20mm（（可根據(jù)客戶材料，定制測試夾具））
行程 1000mm （其它行程可選）
微電腦控制 3.5in點陣液晶顯示，曲線波形圖顯示
電腦控制 電腦顯示測試曲線檢測圖（標配不含軟件）
人機界面 window平臺報告編輯，曲線分析圖A4打印輸出(連接電腦及打印機)
打印輸出 自帶模塊式一體熱敏打印機
螺桿 定制滾珠螺桿（臺灣）
工作環(huán)境 溫度（20±10）℃，濕度＜85%
外形尺寸 460mm(L)×400 mm (W) ×1460mm (H)
凈重 70 kg
配置 主機、剪切夾具、電源線、保修卡、說明書、打印紙
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國免費客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟南市天橋區(qū)藍翔路15號
聯(lián)系我們
