2024-12-11 13:35
已查看153次
1 范圍
本標(biāo)準(zhǔn)規(guī)定了金屬薄板和薄帶反復(fù)彎曲試驗方法的原理、符號、試驗設(shè)備、試樣、試驗程序和試驗報告。本標(biāo)準(zhǔn)適用于厚度等于或小于3mm的金屬薄板和薄帶反復(fù)彎曲塑性變形能力的定。
3原理

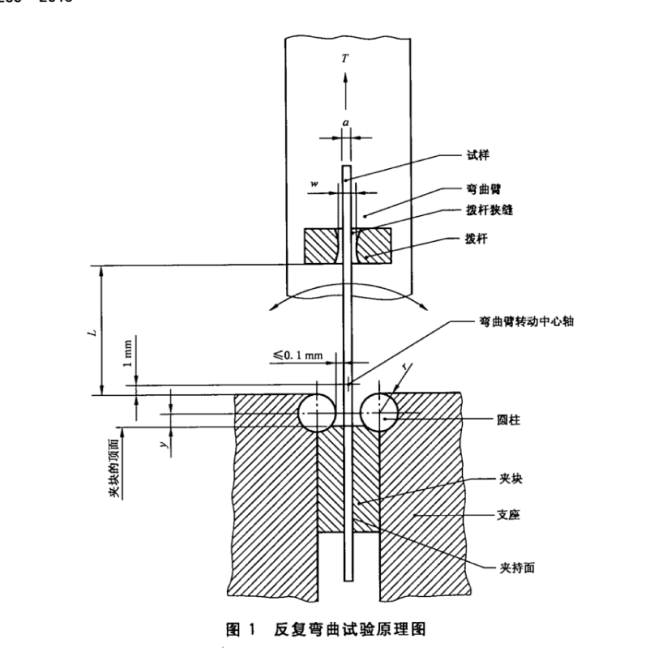

反復(fù)彎曲試驗是將矩形橫截面試樣的一端固定,繞規(guī)定半徑的圓柱支輥彎曲 90°,再沿相反方向彎曲的重復(fù)彎曲試驗，見圖1所示。
4 試驗設(shè)備

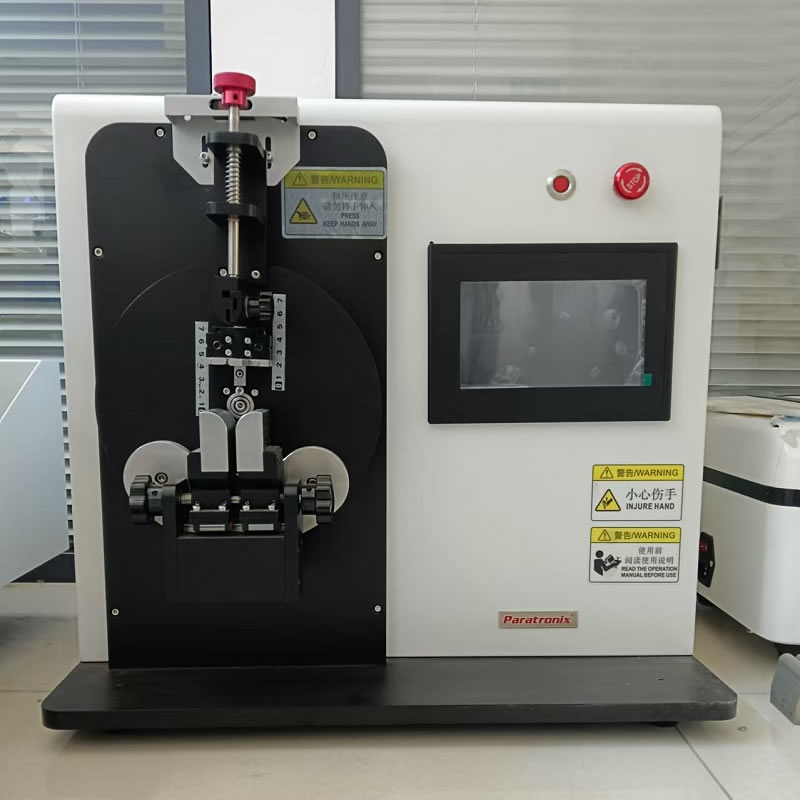

檢測設(shè)備：金屬板反復(fù)折彎測試儀
4.1 一般要求
反復(fù)彎曲試驗使用的試驗機應(yīng)符合圖1所示的原理,并能記錄彎曲次數(shù)。
4.2 圓柱支輥和夾塊
4.2.1圓柱支輥和夾塊應(yīng)具有足夠的硬度,圓柱支輥應(yīng)可更換。

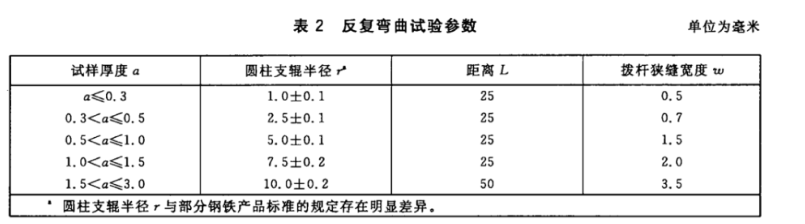

4.2.2圓柱支輥半徑應(yīng)符合相關(guān)產(chǎn)品標(biāo)準(zhǔn)的要求。如未規(guī)定具體要求,圓支半徑應(yīng)符合表2的規(guī)定。
4.2.3 兩個圓柱支輥軸線應(yīng)相互平行并在同一水平面內(nèi),且垂直于彎曲平面,其平行度不超過0.1 mm。
4.2.4 夾塊的夾持面應(yīng)稍微凸出于圓柱支輥,但不超過0.1mm,即測量兩圓柱支輥的曲率中心連線上試樣與圓柱支輥間的間隙不大于0.1mm。
4.2.5 夾塊的頂面應(yīng)低于兩圓柱支輥曲率中心連線。當(dāng)圓柱支輥半徑不大于2.5mm時,y值為1.5 mm;當(dāng)圓柱支輥半徑大于 2.5 mm時,y值為 3.0 mm(即r<2.5 mm,y=1.5 mm;r>2.5 mm,y=3 mm),見圖1.
4.2.6 圓柱支輥頂部至撥桿底部的距離應(yīng)符合表2的規(guī)定。
4.3 彎曲臂及拔桿
4.3.1 對于各種尺寸的圓柱支輥,彎曲臂的轉(zhuǎn)動中心軸至圓柱支輥頂部的距離均為 1.0 mm。
4.3.2 撥桿狹縫的寬度w應(yīng)符合表 2的規(guī)定。
6試驗程序
6.1 試驗一般應(yīng)在 10 ℃~35 ℃的室溫范圍內(nèi)進(jìn)行,對溫度要求嚴(yán)格的試驗,試驗溫度應(yīng)為 23 ℃士5 ℃

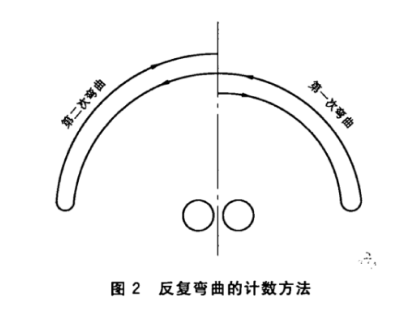

6.2 彎曲臂處于垂直狀態(tài),夾緊試樣下端,試樣上端穿過撥桿狹縫,如圖1所示。將試樣從起始位置向右(左)彎曲 90°,然后返回至起始位置,作為第1次彎曲。再由起始位置向左(右)彎曲 90°,再返回至起始位置,作為第2次彎曲,如圖2所示。如此依次連續(xù)進(jìn)行反復(fù)彎曲。
6.3彎曲試驗應(yīng)以每秒不超過1次的均勻速率連續(xù)進(jìn)行,彎曲時應(yīng)平穩(wěn)無沖擊。必要時,應(yīng)降低彎曲速率以確保試樣產(chǎn)生的熱不至影響試驗結(jié)果。
6.4 為了確保試驗時試樣與圓柱支輥的圓弧面連續(xù)接觸,可對試樣施加一定的張緊力。除非相關(guān)產(chǎn)品標(biāo)準(zhǔn)另有規(guī)定,施加的張緊力T不得超過試樣公稱抗拉強度相對力值的2%。當(dāng)出現(xiàn)爭議時,張緊力T應(yīng)等于試樣公稱抗拉強度相對力值的2%。
6.5 連續(xù)試驗至相關(guān)產(chǎn)品標(biāo)準(zhǔn)中規(guī)定的彎曲次數(shù),或者連續(xù)試驗至試樣完全斷裂為止。如果某些產(chǎn)品有特殊要求,可以根據(jù)規(guī)定連續(xù)試驗至出現(xiàn)肉眼可見的裂紋為止。如果特別需要,經(jīng)相關(guān)方協(xié)商,可采取影像手段記錄反復(fù)彎曲試驗過程,通過影像回溯確定產(chǎn)生裂紋的時刻;或通過其他手段確定產(chǎn)生裂紋的時刻,從而得到準(zhǔn)確的反復(fù)彎曲次數(shù)。
6.6 試樣斷裂的最后一次彎曲不計入彎曲次數(shù)N。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國免費客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟(jì)南市天橋區(qū)藍(lán)翔路15號
聯(lián)系我們
