1范圍
本標準規定了采用電解傳感器測定水蒸氣透過率的試驗方法。
本標準適用于快速測定塑料薄膜、薄片以及含有塑料的多層結構材料的水蒸氣透過率。
2規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標準GB/T1037-1988 塑料薄膜和片材透水蒸氣性試驗方法式法GB/T6672 塑料薄膜和薄片厚度測定機械測量法(GB/T66722001,idtISO4593:1993)
3術語和定義
下列術語和定義適用于本標準
3.1水蒸氣透過率water vapour transmission rate,WVTR
在特定條件下,單位時間透過單位面積試樣的水蒸氣量
注:本標準中水蒸氣透過率定義與GB/T1037-1988中的水蒸氣透過量定義的含義是一致的,水蒸氣透過率(量)的單位為克每平方米每24小時[g/(m°·24 h)。
4原理
將試樣裝夾到滲透腔內后,試樣將滲透腔分成干腔和濕腔(濕度可調)。在于腔中有干燥的載氣流通過,從濕腔透過試樣的水蒸氣由載氣攜帶到電解池內。電解池的結構通常為,內有兩個螺旋形金屬電極,電極安裝在玻璃毛細管的內壁上,電極表面涂有一薄層五氧化二磷。載氣通過玻璃毛細管,由載氣所攜帶的水蒸氣被五氧化二磷定量地吸收。通過給電極施加一定的直流電壓,將水蒸氣電解成氫氣和氧氣。根據電解電流的數值,計算單位時間內透過單位面積試樣的水蒸氣量。

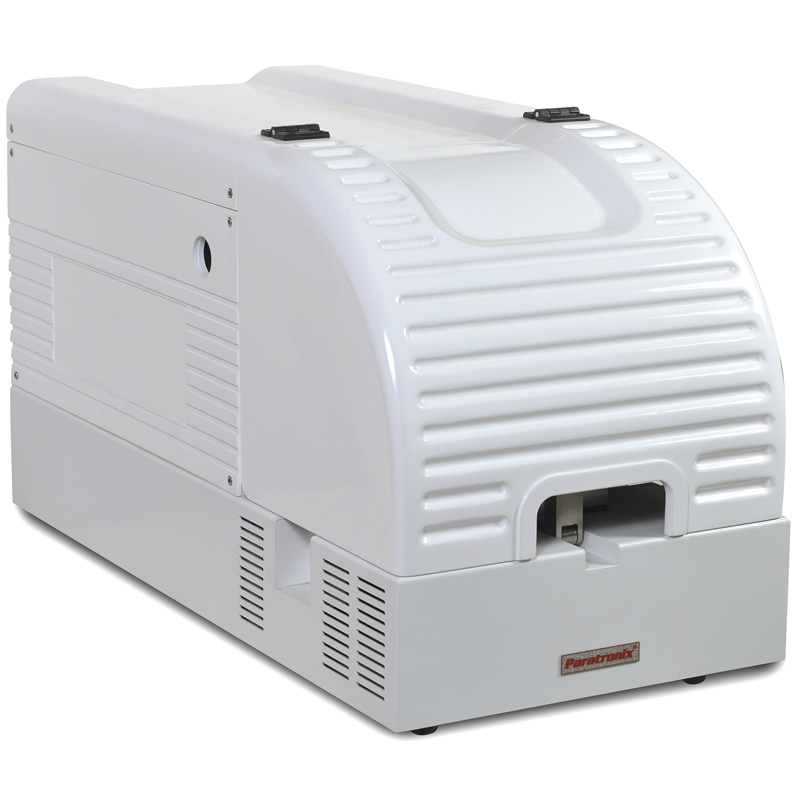

檢測儀器：電解法水蒸氣透過率測試儀
9試驗步驟
9.1 將盛有合適濃度的硫酸溶液或蒸餾水或飽和鹽溶液等介質的多孔盤放到滲透腔的濕腔中,用來形成恒定的濕度環境。
9.2相對濕度與硫酸溶液濃度之間的關系見附錄A。相對濕度與飽和鹽溶液之間的關系見附錄B。
用蒸餾水可產生100%的相對濕度環境。
9.3 將試樣放置到滲透腔的干、濕腔之間,關閉且密封好滲透腔。
9.4 將換向閥調節到合適的位置,使載氣經過干燥管到干腔,繞過電解池直接通向大氣。這樣可以避免在裝夾試樣的過程中進入干腔的濕氣被帶人電解池,從而使電解池受潮,使
試驗結果無效。
9.5 向電解池施加一定的直流電壓。將電解池一直保持在工作通電的狀態,除非長時間不使用它。
9.6 大約30min后,將換向閥調節到試驗位置,使載氣通過電解池。
9.7 按一定的時間間隔定時測量電解電流的變化量,當相鄰3次電流采樣值波動幅度不大于5%時可視為電流已保持恒定,水蒸氣滲透達到穩定狀態,記錄下電流值。
