范圍1

本標準規定了藥用玻璃容器內應力檢驗的試樣準備、儀器要求、試驗方法、計算方法以及報告內容等。

本標準適用于藥用玻璃容器內應力的檢驗。

2 術語和定義

下列術語和定義適用于本文件。

2.1起偏振片

起偏鏡一種光學裝置,自然光通過它以后,變成有一定振動方向的平面偏振光,通常被放置于光源與被測試樣之間。

2.2檢偏振片analyzer

檢偏鏡 分析鏡

一種光學裝置,自然光通過它以后,變成有一定振動方向的平面偏振光,通常被放置于觀察者與被測試樣之間。

3 原理

3.1 通常玻璃為各向同性的均質材料,當有應力存在時,它會表現各向異性,產生光的雙折射現象,雙折射光程差S與應力間有關系:

4.儀器要求

在使用偏光元件和保護件進行觀察時,光場邊沿的光亮度不小于120cd/m'。

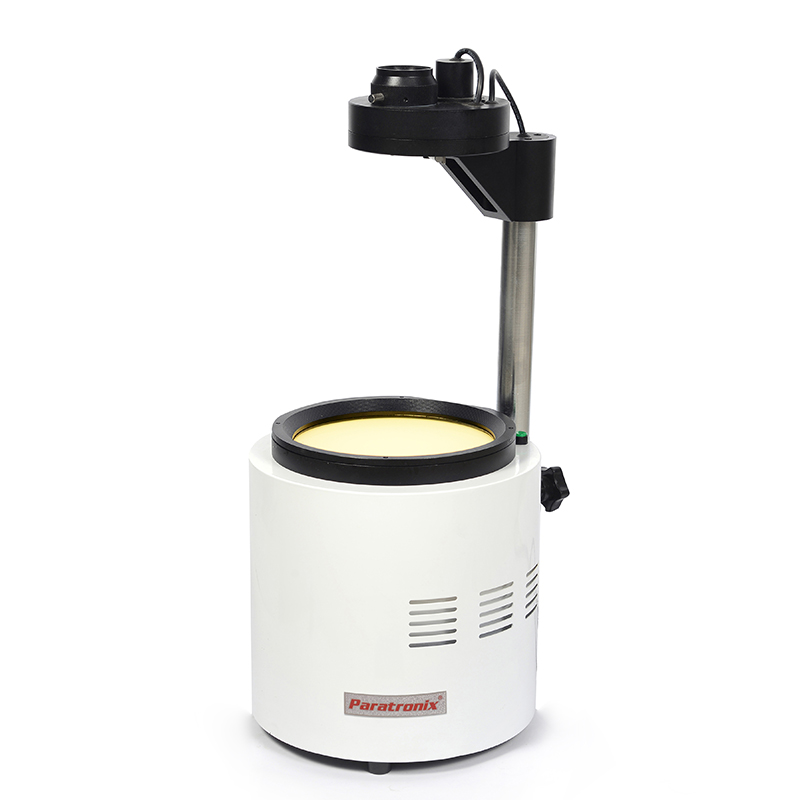

檢測儀器推薦：SG-03數顯偏光應力儀

5.1亮場的光偏振度在任何一點都不小于 99%。

5.3 偏振場不小于85 mm。

5.4 在起偏振片與檢偏振片之間能分別置人565nm的全波片(靈敏色片)或四分之一波片。波片的慢軸與起偏振片的偏振平面成 90°。

5.5 檢偏振片應安裝成能相對于起偏振片和全波片或四分之一波片旋轉,并且有旋轉角度的測量裝置(度盤格值為 1°)。

5.6 偏光應力儀測量準確度:雙折射光程差小于或等于3nm。

6 試驗方法

試驗環境6.1

應力儀應安裝在溫度為10℃~35℃,相對濕度小于80%,光線較暗的環境中。

6.2 無色試樣

6.2.1 無色試樣底部的試驗

6.2.1.1 將靈敏色片取下,四分之一波片進入視場,調整偏光應力儀零點,使之呈暗視場。

6.2.1.2把試樣放入視場,從口部觀察底部,這時視場中會出現暗十字,如果試樣應力小,則這個暗十字便會模糊不清。

6.2.1.3 旋轉檢偏振片,使暗十字分離成兩個沿相反方向移動的圓弧,隨著暗區的外移,在圓弧凹側便出現藍灰色,凸側便出現褐色。如測定某選定點的應力值,則旋轉檢偏振片直至該點藍灰色剛好被褐色取代為止。

6.2.1.4 繞軸線旋轉試樣,找出最大應力點,旋轉檢偏振片,直至藍灰色被褐色取代。

6.2.1.5 記錄測得最大應力點的檢偏振片旋轉角度及該點的厚度。

6.2.2 無色試樣側壁的試驗

6.2.2.1將靈敏色片取下,四分之一波片進入視場。調整偏光應力儀零點,使之呈暗視場。6.2.2.2把試樣放入試場中,使試樣的軸線與偏振平面成45°,這時側壁上出現亮暗不同的區域6.2.2.3旋轉檢偏振片直至側壁上暗區聚會,剛好取代亮區為止。

6.2.2.4繞軸線旋轉試樣,借以確定最大應力區。

6.2.2.5 記錄測得最大應力區的檢偏振片旋轉角度及該處的厚度(為兩側壁壁厚之和)

6.3 有色試樣

6.3.1 試驗步驟與6.2相同。

6.3.2當沒有明顯的藍色和褐色以及玻璃透過率較低時,較難確定檢偏振片的旋轉終點,深色試樣尤為嚴重,這時可以采用平均的方法來確定準確的終點。即以暗區取代亮區的旋轉角度與再使亮區剛好重新出現的總旋轉角度之和的平均值表示之。

???
