1主題內容與適用范圍

本標準規定了石英玻璃制品內應力檢驗的試樣,儀器、檢驗步驟,應力計算及檢驗報告。本標準適用于石英豉璃制品內應力的檢驗。

2試樣

2.1試樣應為未經其他試驗的石英玻璃制品,數量為三塊。

2.2試樣需預先在實驗室內故置30min以上。

3儀器

3.1偏光應力儀應符合下列技術要求3.1.1光源為白熾燈或日光燈。

3.1.2在使用偏光元件進行觀察時,光場邊沿的光亮度不小于308cd/M。

3.1.3 亮場的光偏振度在任何一點都不小于99%.

3.1.4在起偏鏡與檢偏鏡之間能分別置入光程差為560nm(或540nm)的全波片(靈敏色片)或1/4波片。

3.1.5檢偏鏡應安裝成能相對于起偏鏡和全波片或1/4波片旋轉,并且有旋轉角度的測量裝置(度盤分度值為1°)。

設備推薦

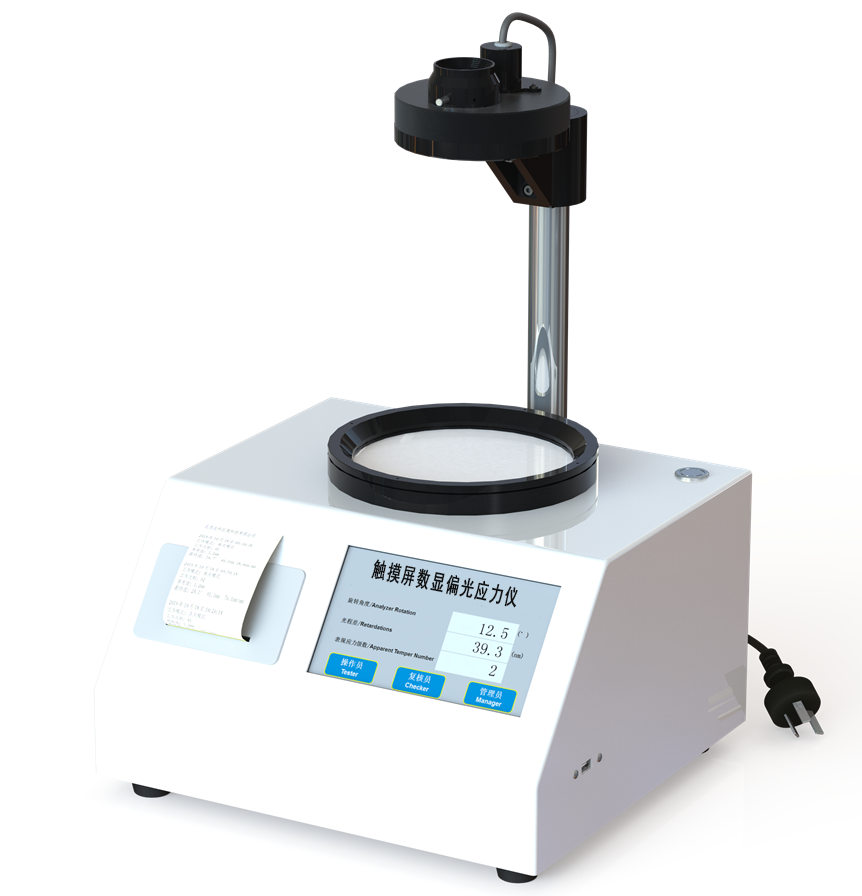

 SG-03S偏光應力儀

4試驗步驟

4.1將偏光應力儀1/4波片置入視場,調整偏光應力儀零點,使其呈暗視場。

4.2試樣底部或類似底部的檢驗

4.2.1把試樣放入視場,從口部觀察底部,此時視場中會出現暗十字,如果試樣應力小,則暗十字模糊不清。

4.2.2選定測定點旋轉檢偏鏡,此時暗十字分離成兩個沿相反方向移動的條紋,隨著暗區的外移,在條紋凹側會出現藍灰色,凸側會出現褐色。

旋轉檢偏鏡直至測定點出現的藍灰色剛好被褐色取代為止。記錄此時應力值(6).

4.2.3繞軸線轉動試樣,一旦有藍灰色出現,則旋轉檢偏鏡,使藍灰色被褐色取代,繼續繞軸旋轉試樣，直至試樣不再出現藍灰色為止。記錄此時應力值,即為最大應力點的應力值。

4.2.4測量并記錄最大應力點的通光厚度。

4.3 .試樣側壁或類似側壁的內應力檢驗

4.3.1將偏光應力儀的1/4波片置入視場。調整偏光應力儀零點,使其呈暗視場。

4.3.2把試樣放入視場中,使試樣的軸線與偏振平面虛45°,這時側壁上出現亮暗不同的區域,繞軸線旋轉試樣,找最大應力區。選取最亮處為最大應力點。

4.3.3旋轉檢偏鏡,直至試樣側壁上被測點的藍灰或灰白于涉色剛好變成褐色為止。

4.3.4記錄測得最大應力點的檢偏鏡旋轉角度及該處的壁厚(為兩璧厚之和)。5結果計算

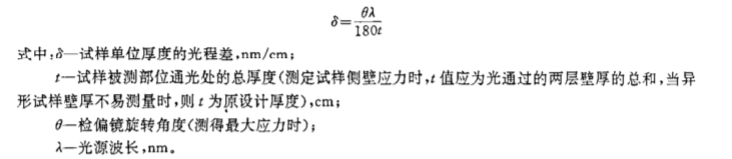

5.1應力大小以雙折射光程差表示,按下式計算:

5.2結果評定

以測得每個試樣底部和側壁的最大光程差,表示該試樣的應力大小。

6檢驗報告

6.1采用的標準名稱及標準號。

6.2試樣名稱,規格﹑數量及來源,試樣編號。

6.3每個試樣的應力數用雙折射光程表示,nm/cm,并注明檢驗部位。

6.4檢驗結果。

6.5檢驗地點、日期、檢測儀器及檢驗人員簽名?！?/p>

???
